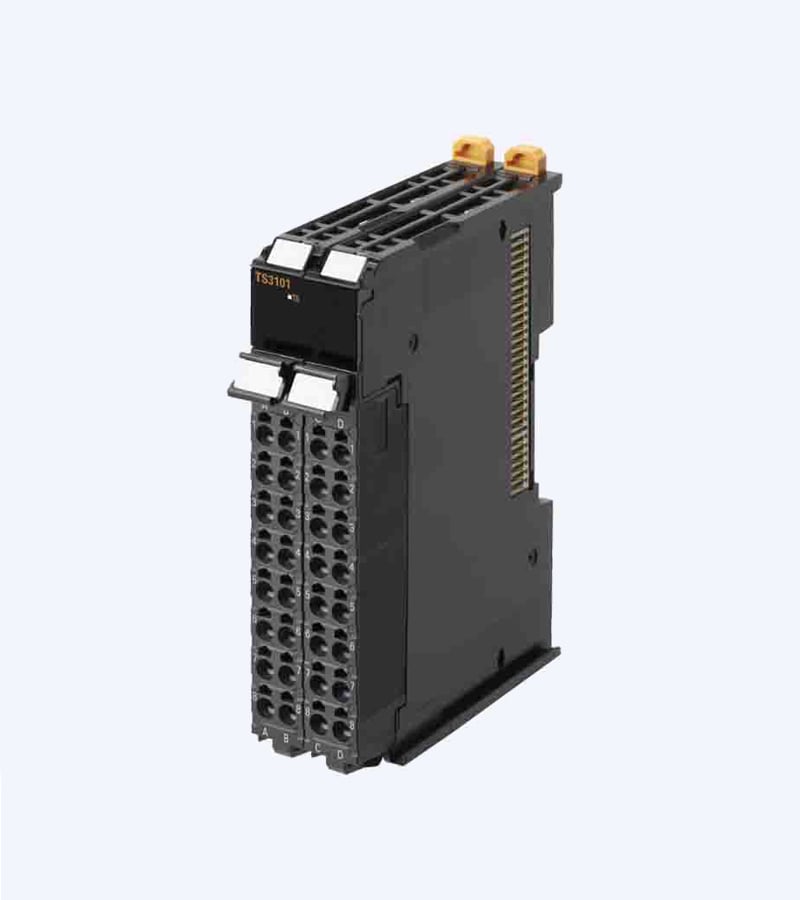

ماژول NX-TS3101 از سری Omron NX برای اندازهگیری دقیق دما طراحی شده و از انواع ترموکوپلها K, J, T, E, L, U, N, R, S, B, C (W/Re5-26), P (PLII) پشتیبانی میکند. این واحد ورودی دما، چهار کانال ورودی دارد و با دقت حداکثر 0.1 درجه سانتیگراد (در دمای 25 درجه سانتیگراد) کار میکند. زمان تبدیل سیگنال ورودی به دادههای پردازشی، حداکثر 250 میلیثانیه است. برای دستیابی به نتایج پایدار و دقیق، از روش تجدید رایگان (Free-run) برای بهروزرسانی دادهها بهره میگیرد.
ابعاد ماژول 100 میلیمتر ارتفاع، 24 میلیمتر عرض و 80 میلیمتر عمق است و وزن آن حدود 140 گرم است. این دستگاه با سیستم اتوماسیون Omron به راحتی یکپارچه میشود و از بلوکهای ترمینالی بدون نیاز به پیچبندی برای اتصال استفاده میکند که سبب سهولت در نصب و نگهداری میشود
این ماژول به عنوان یک ابزار کلیدی برای کاربردهایی که به نظارت دقیق و با ثبات دما نیاز دارند، مانند پروسههای صنعتی و کنترل حرارت، شناخته میشود.
| ویژگی | مشخصات |
| نوع ماژول | ورودی دما |
| تعداد ورودیهای آنالوگ | ۴ |
| نوع ورودی دما | B، C (WRe5-26)، E، J، K، L، N، P (PLII)، R، S، T، U |
| نوع ورودی آنالوگ خطی | ندارد |
| دقت ورودیهای آنالوگ | ۱۴ بیت |
| نوع مدار ورودی | دیفرانسیلی |
| تعداد خروجیهای آنالوگ | ۰ |
| نوع خروجی آنالوگ خطی | ندارد |
| زمان تبدیل | ۲۵۰ میلیثانیه بر واحد |
| پردازش سیگنال | اجرای آزاد |
| IO-Link master | ندارد |
| نوع اتصال I/O | فشاری (Push-in) |
| تعداد کانکتورهای I/O | ۲ |
| کانکتور I/O جداشونده | ندارد |
| مناسب برای عملکردهای ایمنی | خیر |
| SIL مطابق با IEC 61508 | ندارد |
| درجه حفاظت (IP) | IP20 |
| ارتفاع محصول (بسته نشده) | ۱۰۰ میلیمتر |
| عرض محصول (بسته نشده) | ۲۴ میلیمتر |
| عمق محصول (بسته نشده) | ۸۰ میلیمتر |
| وزن محصول (بسته نشده) | ۱۴۰ گرم |
