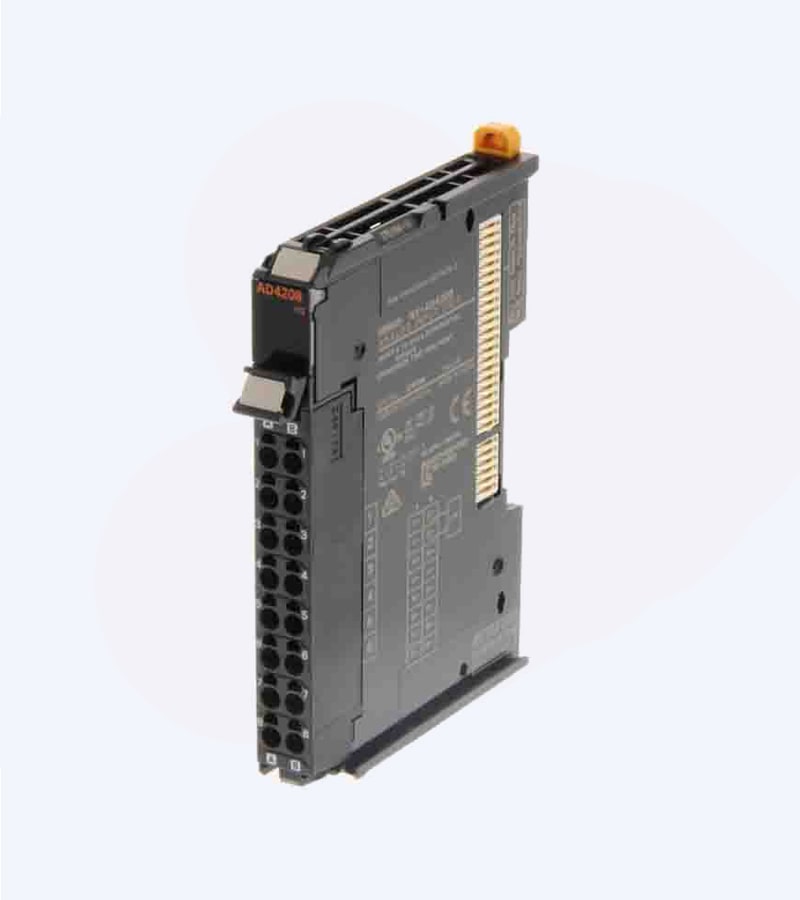

ماژول ورودی آنالوگ NX-AD4208 از سری NX شرکت Omron برای اندازهگیری سیگنالهای جریان آنالوگ طراحی شده است. این ماژول قابلیت دریافت 8 ورودی آنالوگ با جریان 4 تا 20 میلیآمپر را دارد و در سیستمهای کنترل صنعتی NX استفاده میشود. مدار سیم بندی این ماژول به صورت تفاضلی یا Differential است.
از ویژگیهای فنی این ماژول میتوان به موارد زیر اشاره کرد:
- تعداد ورودیها: 8 کانال
- رزولوشن ورودی آنالوگ: 15 بیت
- محدوده سیگنال ورودی: 4 تا 20 میلیآمپر
- دقت اندازهگیری: رزولوشن 1/30000 برای دامنه کامل
- پردازش سیگنال: سنکرون
- نرخ تبدیل: 0.08 میلی ثانیه / یونیت
- درجه حفاظت: IP20
- ابعاد: 104.5 در 12 در 80 میلی متر
- وزن: 70 گرم
این ماژول جهت سیم بندی از تکنولوژی PUSH IN استفاده میکند و موجب کاهش زمان سیم بندی میشود.
| ویژگی | مشخصات |
| تعداد ورودیها | 8 کانال آنالوگ |
| نوع سیگنال ورودی | جریان (4 تا 20 میلیآمپر) |
| نوع مدار ورودی | تفاضلی |
| رزولوشن | 1:30000 |
| دقت اندازهگیری | 15 بیت |
| نرخ تبدیل | 10 µs/ch |
| وزن | 70 گرم |
| درجه حفاظت (IP Rating) | IP20 |
| ابعاد | 12*104.5*80.1 |
| ترمینال | PUSH-IN |
